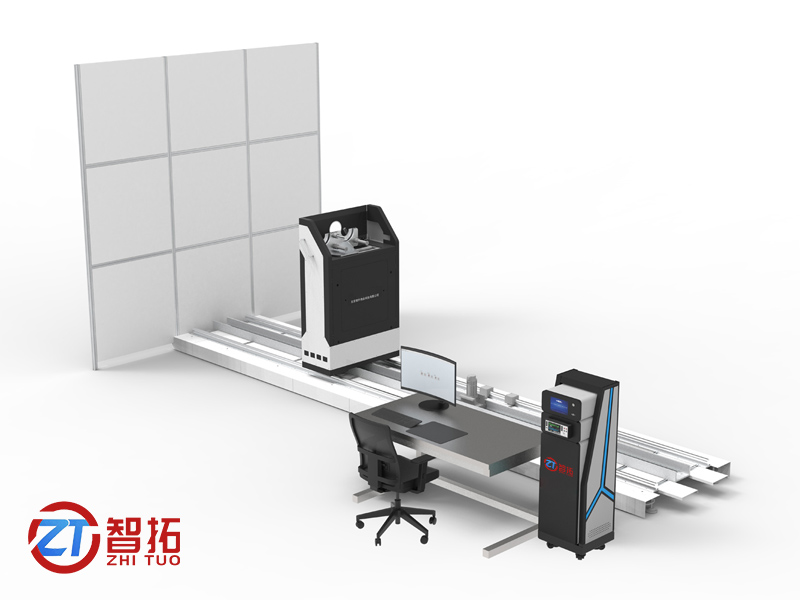

ZT-YG2010模拟法液位计检定装置是一种主要用于非接触式液位仪表计量检定的装置。集主控、轨道、反射靶、电采、软件于一体，由控制系统对液位进行精细控制，测量系统对液位进行精细测量，结合软件达到全自动检测直到生成/打印证书的要求。广泛用于各种校准实验室和计量检测院。

●测量范围：可根据客户需求定制，zui大量程50000mm。建议常用量程：0～10000mm、0～15000mm、0～20000mm等；

●准确度等级：0.01%F.S；0.02%F.S；0.05%F.S；0.1%F.S；

● 标准器及准确度：光栅位移运动平台 0.01%F.S;0.02%F.S;0.05%F.S;

●测量接口：可定制，DN100以下法兰或任意尺寸螺纹连接；

●数字信号采集接口：RS232/RS485；

●模拟信号采集类型：4～20 m A、0～5 V ，精度:±0.02％；

●反射靶：可定制，常规3.6m×3.6m，5.2m×5.2m；

●被检更换：可单人独立快速安装、紧固；

●控制精度：±0.1mm；±1mm；

●水平度定位控制要求：水平度投影角≤10°；

●包含有终端显示、供电系统电源主控的控制柜；

●操作模式：全自动和手动可自由且切换；

●满足《JJG971-2019液位计检定规程》，自动生成原始记录，记录格式按照《JJG971-2019液位计检定规程》中推jian格式。

JJG971-2019液位计检定规程

工作特点

多只被检同检：两只信号互不干扰的非接触式液位计可同时检定；有相互干扰的非接触式液位计可自动切换检定；

自动零位查找：根据液位计参数，装置自动找信号零点所在位置；

安全启停技术：当自动检测开始后，有人员误入小车前后运动范围内，装置自动停车，确保运行安全；当人员离开运行范围，自动启动继续检测。

工作原理

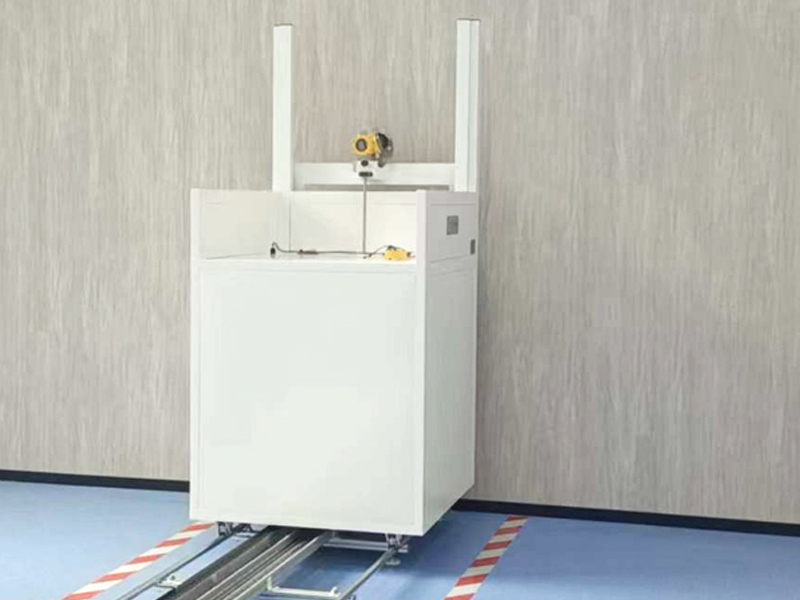

1.主体部分

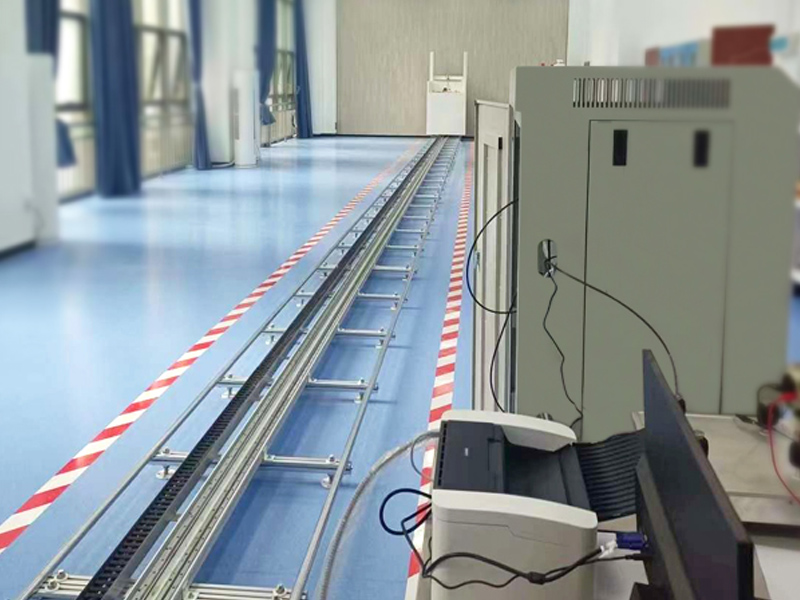

导轨长度≥实际测量范围+500mm，水平度定位及直线位移定位，直线度5/10000mm；驱动电机，位移调节部件驱动，精度±0.002mm；安装部件，不锈钢材质，法兰接口DN15～DN200可任选。

2.反射靶部分

碳素材料与硅胶混合载体，微波反射夹角≤3°，反射靶材介电常数5.6～12，根据实际情况，地脚及墙面固定更省空间。

3.位移调节部分

光栅位移运动平台作为标准器，整体精度可达0.01%F.S。

4.直线定位部分

被测表定位及工装调节，铝合金，水平度夹角≤1°；标准器水平度定位，水平度夹角≤1°；位移调节部件水平定位，水平度夹角≤1°；反射靶与测量基准线垂直度定位，水平度夹角≤1°。

5.信号采集部分

采集端口：USB-B、LAN或RS232，(4～20)mA，(0～10)V，0.05%F.S；

6.软件部分

自动生成原始记录及证书，满足《JJG971-2019 液位计检定规程》。

非接触式雷达液位计、超声波液位计等液位仪表
