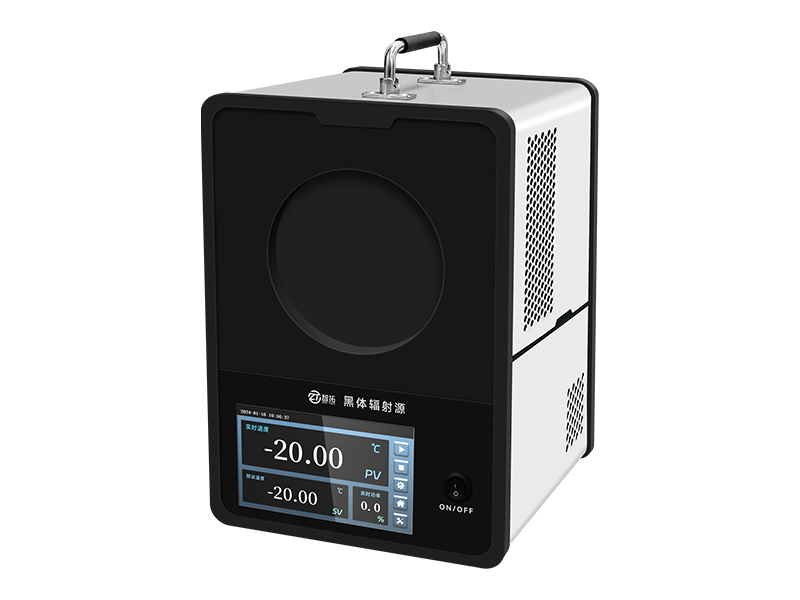

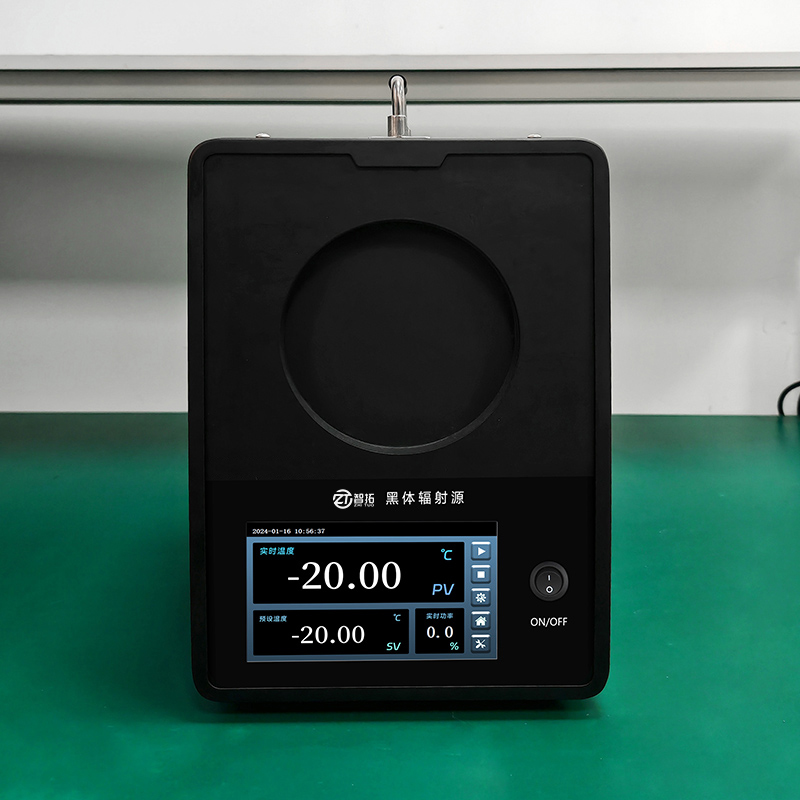

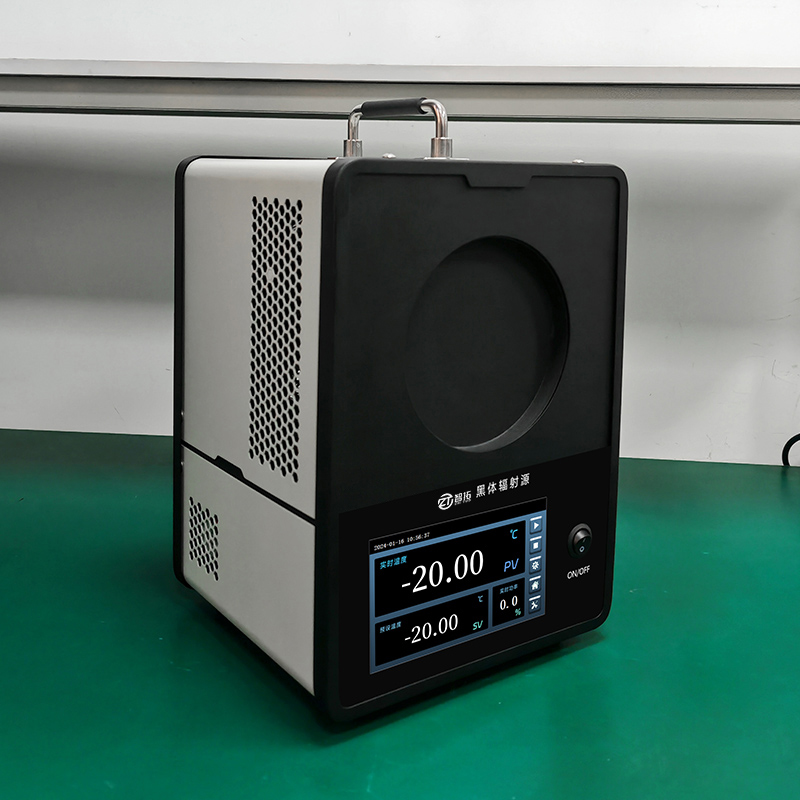

ZT-MY-150NS面源黑体炉(辐射面150mm)



面源黑体辐射源是红外辐射工作标准，广泛应用在红外探测器的研制过程中的工艺测试和鉴定试验的技术指标测试中，可以满足广泛应用于医疗、建筑、安全监控、环境检测等行业红外热像仪的测试需求。


1）功能更齐全。内置升级配备发射率可调、可程式操作等功能。

2）7寸大液晶显示屏，可视角度大，触摸操作，美观大方。

3）较同行业黑体炉产品升温速度快，温度稳定性好。

4）内置多点独立的温度修正功能，偏差小精度高。

5）人性化设计，配备折叠提手，便于携带和移动。


1）外型新颖设计，采用炉体和控温仪一体化结构。

2）发热体与外壳隔热，采用特殊软件限压加热，不需要大功率电源变压器。

3）采用自动升温控温方式，安全可靠，

4）使用操作方便体积小重量轻，便于携带，不仅适合用于实验室的校准，也可用于现场的校准工作。

5）大面源等温黑体辐射面，发射率出厂默认0.95，如需要不同发射率可在0.95-1之间发射率可调。

6）自动智能调节：内含MH逻辑智能调节功能，以及参数自整定功能的先进控制算法。

7）程式控制功能，设备预留有10组不同程式设置界面，一键操作，方便快捷，满足用户多种检测点要求，提高用户的检测效率。

8）通讯接口可定制RS232或RS485。

9）设备具备记忆功能，重新开机后快速恢复到之前的设置状态，无需另行设置启动。


型号	ZT-MY1-150NS	ZT-MY2-150NS
工作温度	-20℃-100℃	室温+5℃-500℃
操作方式	7寸触摸屏操作
温度分辨率	0.1℃/0.01℃(可选)
温度控制	PID自动控制
辐射面	Φ150mm
发射率	≥0.95（0.95-1之间发射率可调）
温度稳定度	不大于0.15℃与0.15%t的大者，t为辐射源温度（10min内）
温度均匀性	±(0.2-0.6)℃ ( 2/3 center区域内)	不大于 0.2℃与 0.2%t 的大者，t为辐射源温度(2/3 center区域内)
电源	220V AC 50/60HZ 10A
功率	800W
体积（长×宽×高）	260mm×250mm×375mm（不包含把手）
重量	14.5Kg	10Kg
环境	22℃±3℃ 15%RH-65%RH
功能	① 支持 232 通讯或485通讯 ② 发射率可调功能(0.95-1之间可调，出厂默认发射率 0.95) ③提供视场角计算软件 ④安全保护机制 ⑤可程式控制功能
备注	低温面源黑体炉，当设定温度低于环境温度时，为有效规避黑体炉辐射面结霜问题，黑体炉自带防结霜罩和氮气通气管道，用户需自备氮气、氮气减压阀等相关配套设备。	/
溯源标准器	出厂检测采用HEITRONICS辐射温度传递高温计用于辐射温度的量传, 在相应的固定点黑体辐射器标定以后，提供黑体辐射源之间温度传递。
温度波动曲线	系统内配置温度控制曲线，实时监测温度变化情况
可程式控制功能	每段程式可根据检测要求进行稳定时间设置，通过“保存、下发”实现快捷设置，无需每次输入。设备预留有10组不同程式设置界面，满足用户多种检测点要求，提高用户的检测效率。
提供视场角计算软件	根据视场角与距物体的距离计算物体长度，也可根据物体长度跟视场角计算距离。
安全保护机制	设备有保险装置，内部发生漏电/短路/断路时设备能够自动断电；设备功率与电源线负载需匹配。
语言	默认中文，根据客户要求可以考取全球任何地方的语言界面。
自主知识产权	黑体辐射源触摸屏系统取得计算机软件著作权登记证书，专利号：2020SR0565743
认证资质文件	ISO9001质量管理体系认证
执行规程	JJG 856-2015 工作用辐射温度计检定规程
