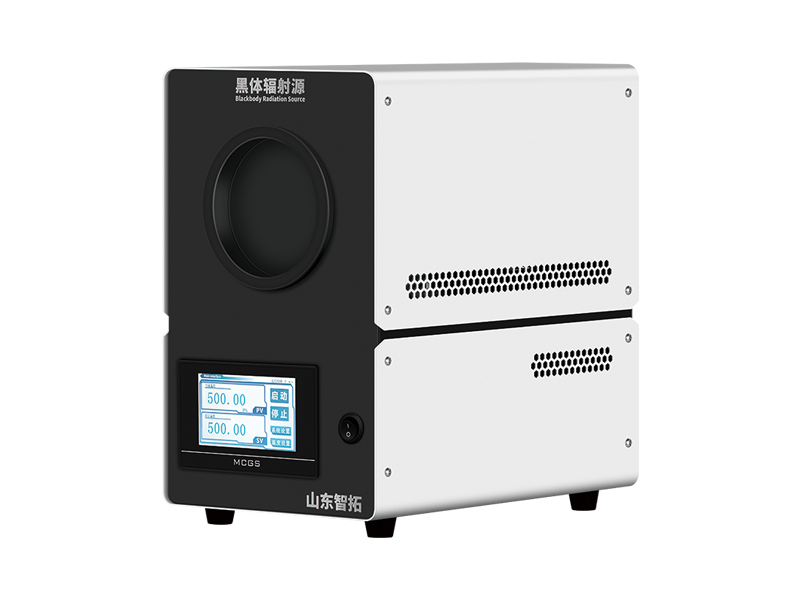

ZT-MY1 ZT-MY2 （-20℃-600℃）,辐射面100mm
面源黑体辐射源是红外辐射工作标准，广泛应用在红外探测器的研制过程中的工艺测试和鉴定试验的技术指标测试中，可以完成红外焦平面器件光敏面响应均匀性，响应曲线等参数的测试中。同时，面源黑体辐射源作为红外成像棱准装置的核心设备，配合红外准直光学系统和红外靶标，完成红外成像系统等关键技术指标测试和性能评估。
可以满足广泛应用于医疗、建筑、安全监控、环境检测等行业红外热像仪的测试需求。
1)温控器选用进口品牌，温度控制采用先进的PID控制技术，控温精度高、稳定性好；
2)外型新颖设计，人机界面，中文显示，触摸屏操作。
3)发热体与外壳隔热，采用特殊程序，不需要大功率电源变压器。
4）采用自动升温控温方式，安全可靠，升温速度快，温度稳定性好。
5）使用操作方便体积小重量轻，便于携带，不仅适合用于实验室的校准，也可用于现场的校准工作。
6）根据客户要求可以拷取全球任何地方的语言界面，方便出口。
7）采用人机界面，触摸屏控制，控制界面良好。控温逻辑采用可编程控制器
8)黑体漆层涂布均匀，避免涂层不匀导致的反光现象影响产品测试情况
9)特殊的靶面处理技术，使得靶面温度更加均匀，设备长时间使用和频繁升降温也不会出现表面破损和掉渣现象；
类型 | 低温黑体炉 | 中温黑体炉 | 中高温温黑体炉 |
型号 | ZT-MY1 | ZT-MY2 | ZT-MY2B |
工作温度 | -20℃-80℃(100℃) | 室温+5℃-500℃ | 室温+5℃-600℃ |
操作方式 | 触摸屏操作 | ||
温度分辨率 | 0.1℃/0.01℃(可选) | 0.1℃ | |
操作方式 | 触摸屏 | ||
温度控制 | PID自动控制 | ||
辐射面 | Φ100mm/100mm×100mm | ||
发射率 | ≥0.95（0.95-1之间发射率可调） | ||
温度稳定度 | 不大于0.15℃与0.15%t的大者，t为辐射源温度（10min内） | ||
温度均匀性 | ±(0.2-0.6)℃ ( 2/3 中 心区域内)
| 不大于 0.2℃与 0.2%t 的大者，t为辐射源温度(2/3 中 心区域内) | 0.2℃-2.5℃ (2/3 中 心区域内) |
电源 | 220V AC 50/60HZ 10A | ||
电线线径
| ≥1.5平方 | ||
功率 | 500W | 800W | 800W |
体积（长×宽×高） | 315mm×200mm×340mm | ||
重量 | 10Kg | 8Kg | 8Kg |
环境 | 22℃±3℃ 15%RH-65%RH | ||
可选功能 | ① 支持 232 通讯 ② 发射率可调功能(0.95-1 之间可调，出厂默认发射率 0.95) | ||
备注 | 低温面源黑体炉，当设定温度低于环境温度时，为有效规避黑体炉辐射面结霜问题，黑体炉自带防结霜罩和氮气通气管道，用户需自备氮气、氮气减压阀等相关配套设备。 | / | |
自动智能调节 | 智能调节，包含MH逻辑智能调节功能，以及参数自整定功能的先进控制算法 | ||
温度波动曲线 | 系统内配置温度控制曲线，实时监测温度变化情况 | ||
执行规程 | JJG 856-2015 工作用辐射温度计检定规程 | ||
类型 | 低温黑体炉 | ||
型号 | ZT-MY1 | ||
工作温度 | -20℃-80℃(100℃) | 0-80(100℃) | |
操作方式 | 触摸屏操作 | ||
温度分辨率 | 0.1℃/0.01℃(可选) | ||
操作方式 | 触摸屏 | ||
温度控制 | PID自动控制 | ||
辐射面 | Φ100mm/100mm×100mm | ||
发射率 | ≥0.95（0.95-1之间发射率可调） | ||
温度稳定度 | 不大于0.15℃与0.15%t的大者，t为辐射源温度（10min内） | ||
温度均匀性 | ±(0.2-0.6)℃ ( 2/3 中 心区域内) | ±(0.1-0.3)℃ ( 2/3 中 心区域内) | |
电源 | 220V AC 50/60HZ 10A | ||
电线线径
| ≥1.5平方 | ||
功率 | 500W | ||
体积（长×宽×高） | 315mm×200mm×340mm | ||
重量 | 10Kg | ||
环境 | 22℃±3℃ 15%RH-65%RH | ||
可选功能 | ① 支持 232 通讯 ② 发射率可调功能(0.95-1 之间可调，出厂默认发射率 0.95) | ||
备注 | 低温面源黑体炉，当设定温度低于环境温度时，为有效规避黑体炉辐射面结霜问题，黑体炉自带防结霜罩和氮气通气管道，用户需自备氮气、氮气减压阀等相关配套设备。 | ||
自动智能调节 | 智能调节，包含MH逻辑智能调节功能，以及参数自整定功能的先进控制算法 | ||
温度波动曲线 | 系统内配置温度控制曲线，实时监测温度变化情况 | ||
执行规程 | JJG 856-2015 工作用辐射温度计检定规程 | ||
类型 | 中温黑体炉 | |||
型号 | ZT-MY2 | ZT-MY2B | ||
工作温度 | 室温+5℃-500℃ | 50℃-600℃ | ||
操作方式 | 触摸屏操作 | |||
温度分辨率 | 0.1℃/0.01℃(可选) | |||
操作方式 | 触摸屏 | |||
温度控制 | PID自动控制 | |||
辐射面 | Φ100mm/100mm×100mm | |||
发射率 | ≥0.95（0.95-1之间发射率可调） | |||
温度稳定度 | 不大于0.15℃与0.15%t的大者，t为辐射源温度（10min内） | |||
温度均匀性 | ±(0.2-1.0)℃ ( 2/3 中 心区域内) | ±(0.2-2.5)℃ ( 2/3 中 心区域内) | ||
电源 | 220V AC 50/60HZ 10A | |||
电线线径
| ≥1.5平方 | |||
功率 | 500W | |||
体积（长×宽×高） | 315mm×200mm×340mm | |||
重量 | 10Kg | |||
环境 | 22℃±3℃ 15%RH-65%RH | |||
可选功能 | ① 支持 232 通讯 ② 发射率可调功能(0.95-1 之间可调，出厂默认发射率 0.95) | |||
备注 | 低温面源黑体炉，当设定温度低于环境温度时，为有效规避黑体炉辐射面结霜问题，黑体炉自带防结霜罩和氮气通气管道，用户需自备氮气、氮气减压阀等相关配套设备。 | |||
自动智能调节 | 智能调节，包含MH逻辑智能调节功能，以及参数自整定功能的先进控制算法 | |||
温度波动曲线 | 系统内配置温度控制曲线，实时监测温度变化情况 | |||
执行规程 | JJG 856-2015 工作用辐射温度计检定规程 | |||
