ZT-XJ500无线温湿度巡检仪

【产品简介】

ZT-XJ500无线温湿度巡检仪是一种适用于各种加热（干燥）设备的温场温湿度测量、记录的检测设备，该设备主要依据《JJF 1101-2019 环境试验设备温度、湿度校准规范》、《JJF 1376-2012 箱式电阻炉校准规范》研发，其准确度及分辩力等性能指标均高于标准要求。可针对如马弗炉、恒温恒湿干燥箱、电热干燥箱、恒温房等温场设备进行检测。

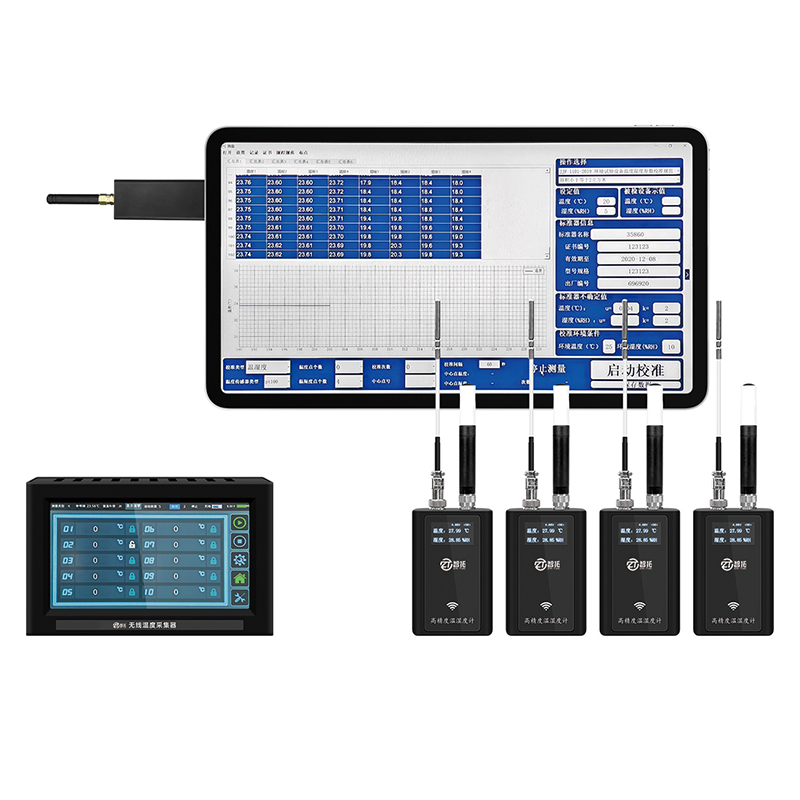

ZT-XJ500无线温湿度巡检仪由10通道热电阻、热电偶温度采集器、手持式高精度温湿度传感器、无线接收器4种具有无线功能的模块组成。由无线接收器接收50个温度点和10个湿度点的数据并通过USB接口与电脑上位机软件通讯，其中温度数据可以由温度采集器（热电阻、热电偶）按需求自由搭配。

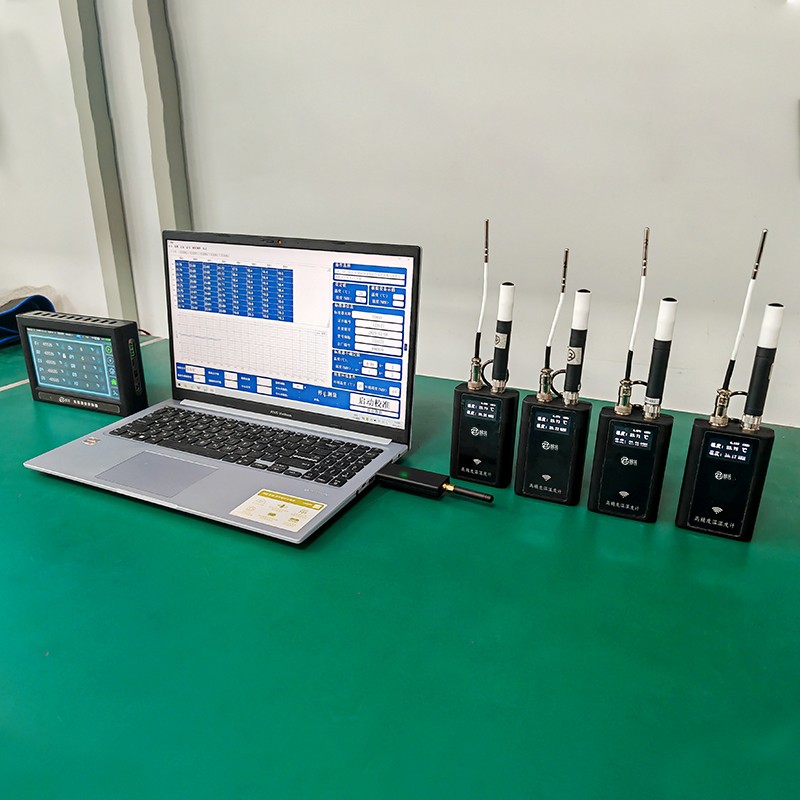

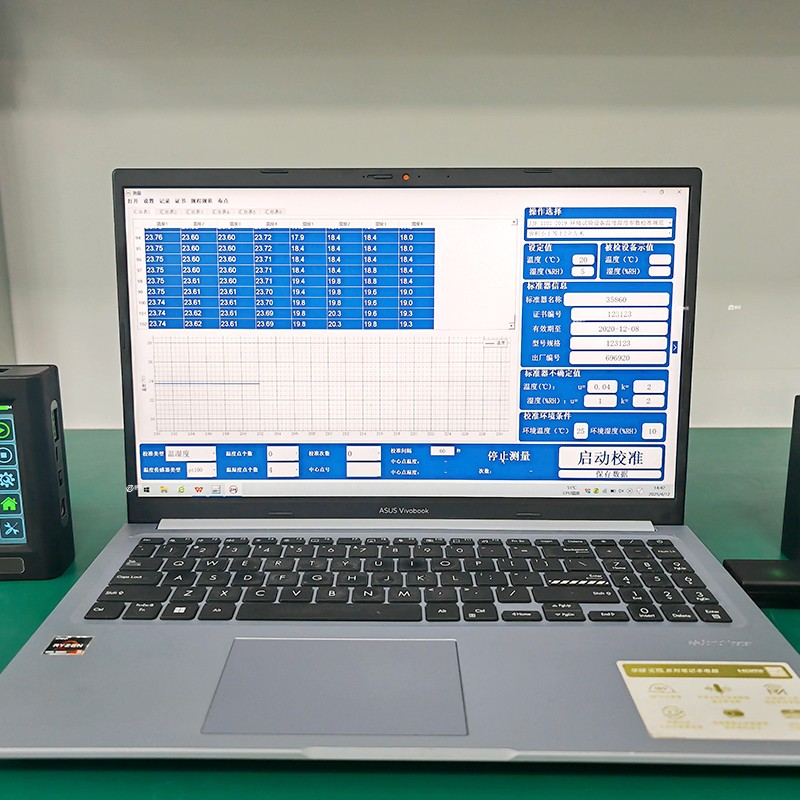

设备与笔记本电脑及数据采集器为主体，操作软件功能完善、简单明了，人机界面通俗易懂，多页面WINDOWS显示，设有数据采样图示、实时数据列表，能完成自动检测、数据处理、生成检测报告等任务，为用户提供很大的方便。

ZT-XJ500无线温湿度巡检仪由温度/湿度传感器、控制及数据处理单元、人机交互系统、无线传输构成, 典型结构如图1所示。温度/湿度传感器的输出电信号 (电压、电阻、电流等)随温度/ 湿度的变化而变化,电信号由多路自动开关逐路选通,经采样、量化、编码和必要的辅助运算方法将模拟量转换成数字量,再经相应电路处理后,输出至显示和记录机构,周期性地测量多点温度、湿度。根据所配置传感器的不同,可分为温度巡回检测仪、湿度巡回检测仪可用于测量环境试验设备、房间等内部空间的温度/ 湿度参数。

无线温湿度巡检仪每一个通道的传感器有一个无线ID码，软件通过无线ID码区分识别每一个温度点的数据；每一个无线湿度传感器同样具有无线ID码，无线湿度传感器按照实际需求配置相应的数量，有10只，每只湿度传感器包含温度、湿度、电池电量等信息。

【性能特点】

1) 平板式结构，携带方便；可以连接上位机软件，生成表格数据，方便记录；校准模式存储的数据用软件可直接生成校准记录和证书。

2) 软件集成电量值与温度换算工具，方便用户使用

3) 软件集成校准规范，方便用户查询

4) 可在设备后台界面对温度传感器或湿度传感器的精度进行修正，采用多温湿度点修正值设置的方式，对每只温湿度传感器温度和湿度数据进行修正，确保温湿度测量值的准确可靠。

5) 同时可进行两台或多台箱体的校准工作，根据需要检测箱体的数量配置无线接收器数量，可扩展，提高检测效率。

6) 采用大容量锂电池供电方式，可持续工作，移动测试方便快捷。。

7) 传感器采用USB接口连接方式，插拔方便。

【技术参数】

设备型号			ZT-XJ500
温度采集主机		型号	ZT-XJ500-1
		通道数	10通道
		采集精度	0.02%
		操作方式	7寸触摸屏
		巡检时间	1秒/通道
		适配传感器类型	4线PT100铂电阻或 8种热电偶K,E,J,T,B,N,R,S
		分辨率	0.01℃（热电偶模式）；0.001℃（热电阻模式）
		厂家标配传感器	①四线制A级铂电阻（Pt100）温度传感器，测温范围：-80℃～300℃，规格为4×40㎜，带5米长引线； ②K型热电偶传感器，测温范围：300～1000℃，规格为铠装偶，偶丝L=1000mm，线长3000mm
		允许误差	PT100 A级传感器：± (0.15℃+0.002\|t\|)
			K型：±0.004\|t\|
		通讯功能	1个无线发射接口、2个RS485接口、1个type-C接口
		通讯协议	标准modbus-RTU通讯协议
		供电方式	10000mAH锂电池
		接头类型	USB快速插接组件

湿度主机	①湿度采集主机	型号	ZT-XJ500-2
		通道数	10通道
		采集精度	0.02%
		操作方式	7寸触摸屏
		巡检时间	1秒/通道
		湿度探头类型	罗卓尼克湿度传感器
		分辨率	0.01%RH
		厂家标配传感器	罗卓尼克湿度传感器，湿度范围0%RH～1 0 0%RH，带5米长引线
		允许误差	＜±2.0%RH
		通讯功能	1个无线发射接口、2个RS485接口、1个type-C接口
		通讯协议	标准modbus-RTU通讯协议
		供电方式	10000mAH锂电池
		接头类型	USB快速插接组件

	②手持式高精度温湿度计	型号	ZT-XJ500-3
		厂家标配传感器	湿度*1	罗卓尼克湿度传感器，湿度范围0%RH～1 0 0%RH，0-60℃（高、低温传感器易损坏，高低温环境需拿出探头。）
			温度*1	四线制A级铂电阻（Pt100）温度传感器温度范围：-20℃～100℃（高低温可单独使用）
		通道数	独立：1个温度+1个湿度；可同时选择多个共同作业
		允许误差	温度：PT100 A级传感器：± (0.15℃+0.002\|t\|)
			湿度：＜±2.0%RH
		供电方式	2500mAH锂电池
		待机时间	大于20小时
		接头类型	航空插头快速插接组件

无线接收器		型号	ZT-XJ500-J
		无线传输距离	空旷>200米，室内穿透两三堵墙，几十到一百米不等
		无线传输频率	2.4G
		接收频率	2.4G
		系统容量	①同时接收50个温度+10个湿度传感器 ②同时接收40个温度+20个湿度传感器
		可扩展功能	同时可进行两台或多台箱体的校准工作，根据需要检测箱体的数量配置无线接收器数量
		连接方式	USB与电脑连接
上位机软件		/	可安装电脑。具体使用可参照说明指南
主机尺寸及重量		温度采集主机/湿度采集主机:190×125×40mm 重量：≤2kg 湿度（不接传感器）:115×65×40mm 重量：≤0.5kg 无线接收器（带天线）:135×32×13mm，充电器（包装盒）:140×75×55mm
备注		1.相对湿度示值误差相对湿度示值允许误差为±2.0%。 2.温度示值一致性温度示值一致性应不超过温度示值允许误差的jue对值。 3. 湿度示值一致性湿度示值一致性应不超过湿度示值允许误差的jue对值。 4.注:以上所有指标不用于合格性判定,仅供参考。
复校时间间隔		由于复校时间间隔的长短由仪器的使用情况、使用者和仪器本身质量等诸多因素决定,因此送校单位可根据实际使用情况自主决定复校时间间隔。为了确保巡检仪在其规定的技术性能下使用,建议复校时间间隔不超过12个月

【设备结构及硬件构成】

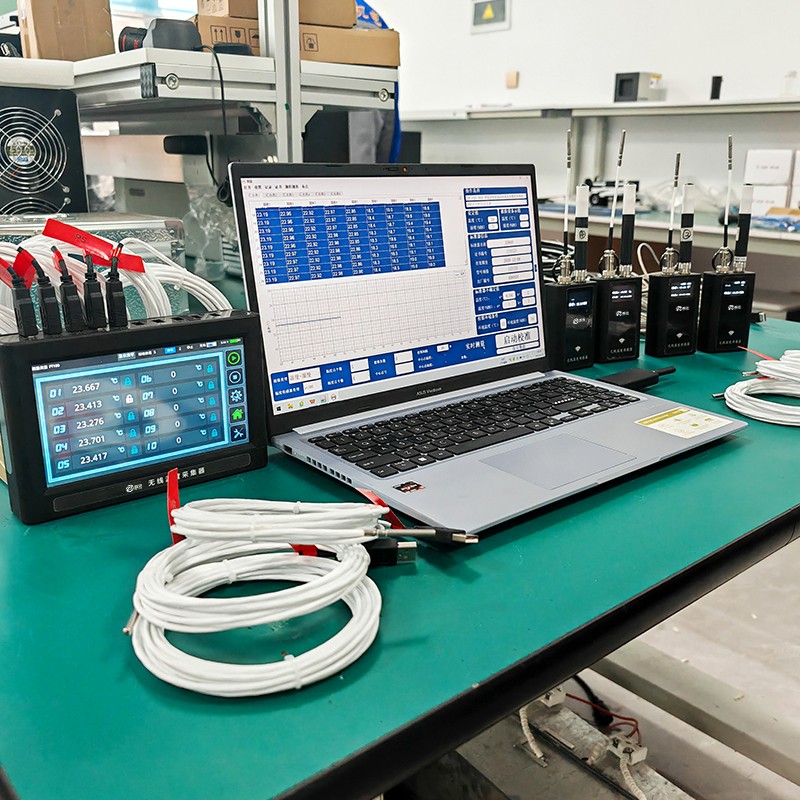

下图（以ZT-XJ500-1型号为例）所示①-⑩通道为可选择传感器温度通道，可选择类型有(热电阻（PT100）,热电偶（K,E,J,T,B,N,R,S）)，可工作在热电阻模式或热电偶模式下，通过无线传输把采集到的10通道温度数据发送到接收器，10通道温度采集主机还具有2路RS485、1路type-C转串口通讯功能，可以跟具有标准modbus-RTU通讯功能的上位机或触摸屏设备通讯，实现现场数据采集功能，从而具有更多的应用场合。
